MULTILIFT MOG.40.3.2

Kód: MX-603
5 024 € / ks 4 186,67 € bez DPH
Skladom
Môžeme doručiť do:
4.4.2024

Vhodné pre

  • Odpadová voda - komerčné budovy
  • Odpadové vody - domácnosti

Prečerpávacie stanice Grundfos MULTILIFT MOG sú kompaktným riešením vybavené zbernou nádržou s objemom 93 litrova vírivým obežným kolesom, ktoré sú určené na zber a čerpanie domovej odpadovej vody z vybraných sanitárnych zariadení, najmä pre jednogeneračné domy.

Detailné informácie

Podrobný popis

Špecifikácie



Techn.

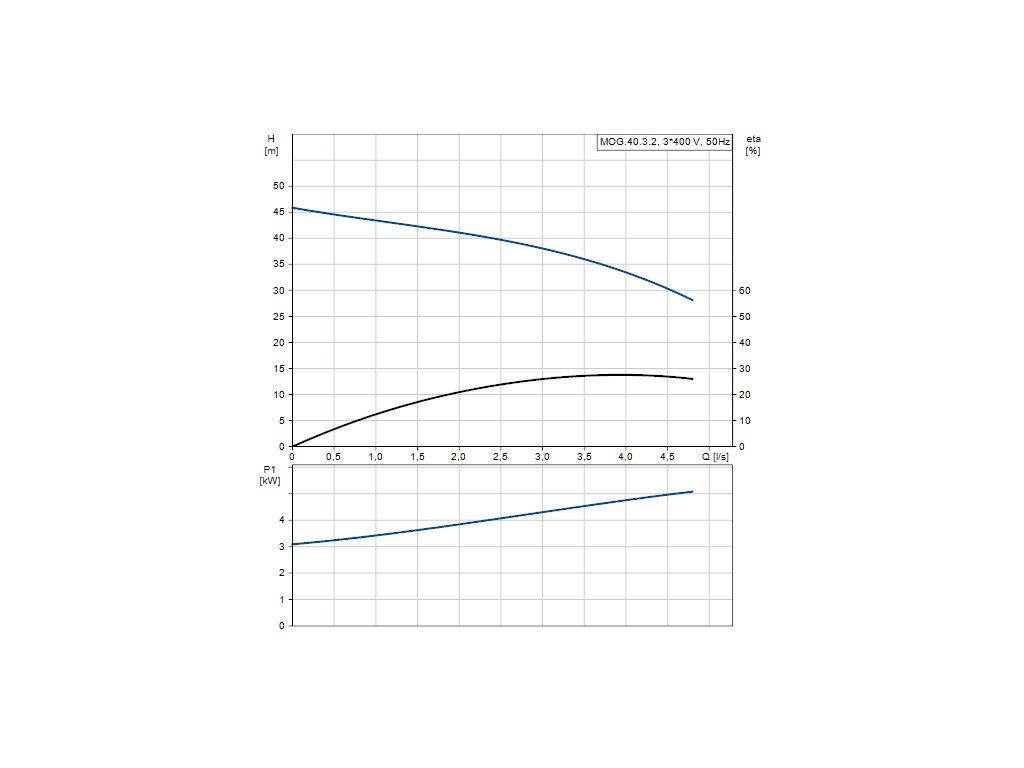

Max. prietok 4.67 l/s
4.67 l/s
Max. dopravná výška 45.7 m
Typ obežného kolesa MLECÍ SYSTÉM
Priechodnosť 50 mm

Materiály

Tesnenie SIC/SIC

Kvapalina

Max. teplota kvapaliny 40 °C
Hustota 998.2 kg/m³

Elektrické údaje

P1 5.2 kW
P2 4 kW
f 50 Hz
U 3 x 400 V
Tolerancia napätia +10/-10 %
Max. počet zapnutí 60
Menovitý el. prúd 8 A
Cos phi - účinník 0.92
n 2830 rpm
Eta 1/1 82 %
Počet pólov 2
Typ spínania priame spínanie
Krytie IP IP68
Izolácia F
Motorová ochrana Teplotný spínač
Kábel motora 10 m
Typ kábla H07RN-F
Káblová koncovka CEE 3P+N+E
Rozvodný kábel 1.5 m
H05 VV-F

Riadiace jednotky

Typ riadenia LC221.1
Prevádzkový režim S3-30%,1MIN

Nádrž

Celkový objem tlak. nádoby 93 l
Využiteľný objem 23 l
37 l
Efektívny objem 50 l

Iné

Dánčina 154032240
Švédčina 5886084
Fínčina 4965372
Nórčina 9045343
Krajina pôvodu DE
Tarifná klasifikácia č. 84137021



MOG.40.3.2

Multilift, dodávaný ako kompletná jednotka pripravená na inštaláciu, pozostáva z plne integrovanej zbernej nádrže s dvomi čerpadlami s rezacím zariadením a ponornými motormi umiestnenými na zbernej nádrži a pevne zapojené riadiace jednotky vrátane snímača hladiny. (Spätné ventily a výtlačné potrubie sú k dispozícii ako príslušenstvo.)

Plne integrovaná zberná nádrž má všetky potrebné porty pre pripojenie prívodného potrubia, výtlačného potrubia, odvzdušňovacie potrubia a ručne ovládaného membránového čerpadla (príslušenstvo).

Zberná nádrž obsahuje 7 vstupov na obvode. Zadný vstup DN100 je umiestnený na patentovanom vstupnom disku pre plynulé prepojenie všetkých vstupných potrubných úrovní (uprostred) medzi 180 a 315 mm. Vstupy DN100 a DN50 na každej strane. Vstupy DN150 a DN50 na hornej časti nádrže.

Nehrdzavejúce polyetylénové zberné nádrže Multilift sú plynotesné a vodotesné, a neprepúšťajú zápach; skosená konštrukcia dna znižuje množstvo zvyškovej vody a obmedzuje sedimentáciu.

Čerpadlo s rezacím zariadením s vírovým obežným kolesom, ponorným motorom a olejovou komorou s fyziologicky nezávadnou olejovou náplňou mechanickej hriadeľovej upchávky. Výpuste čerpadlá majú vnútorné závity 1 1/4 palca.

Riadiaca jednotka LC221 s mikroprocesorom je vybavená displejom pre kompletné monitorovanie. Čerpadlo a snímač sú pripojené k riadiacej jednotke regulátora 10 m káblom a trubkou. Napájací kábel má dĺžku 1,5 m a je vybavený zástrčkou (vrátane fázového meniča pre 3-fázový motor) Bezkontaktný, odporový, piezoelektrický, tlakový snímač pripojiteľný do skrine, monitorovaný riadiacou jednotkou s presnosťou na milimetre a údajmi zobrazenými na displeji. Tlaková rúrka zaistená proti upchatiu vo vnútri nádrže bez pohyblivých častí.

Riadiaca jednotka ponúka tepelnú ochranu motora a monitorovanie prevádzky čerpadla. Tepelná ochrana motora pozostáva z tepelných spínačov vo vinutí.

Funkcia riadiacej jednotky:

  • zapnutie / vypnutie, bežné prepínanie a prepínanie pri poruche čerpadiel s rezacím zariadením na základe nepretržitého signálu z odporového piezoelektrického snímača
  • ochrana motora cez ochranný motorový istič a / alebo meranie prúdu, ako aj pripojenie tepelných spínačov
  • ochrana motora pri chode nasucho prostredníctvom obmedzenia doby behu s následnou núdzovou prevádzkou
  • 24h automatický skúšobný chod počas dlhých období nečinnosti
  • nastavenie časov oneskorenia:
    • meškanie zastavenia (čas od dosiahnutí zastavovacej hladiny po zastavenie čerpadla)
    • štartovacie meškanie (čas od dosiahnutí spúšťacej hladiny po spustenie čerpadla)
    • meškanie alarmovej signalizácie (čas od vzniku poruchy po indikáciu alarmu) pre zabránenie krátkodobej alarmovej signalizácie vysokej hladiny v prípade dočasného vysokého prietoku do nádrže.
  • automatické meranie prúdu pre alarmové indikácie
  • prevádzkové údaje o:
    • prevádzkovom režime (automatický, ručný)
    • prevádzkovej dobe
    • impulzoch (počet zapnutí)
    • najvyššom nameranom prúde motora
  • alarmová indikácia:
    • stavu čerpadla (prevádzka, porucha)
    • poruchy fázovej sekvencie a chýbajúca fáza
    • poruchy tepelného spínača
    • vysokej hladiny vody
    • času pre servis/údržbu (voliteľné).
  • voľba automatického resetu alarmu
  • zápis porúch až do 20 alarmov
  • voľba medzi rôznymi zapínacími hladinami
  • voľba typu pripojeného snímača
  • kalibrácia snímača (predbežné nastavenie)
  • voľba intervalu údržby (0, 3, 6 alebo 12 mesiacov).

Štandardne má LC 221 4 beznapäťové výstupy pre:

  • beh čerpadla
  • poruchu čerpadla
  • alarm vysokej hladiny vody



  • bežnú poruchu.

6 digitálnych vstupov pre nasledujúce funkcie:

  • pripojenie dosky snímača tlaku (predbežne namontované)
  • pripojenie analógového snímača (4 - 20 mA alebo 0 - 5 V)
  • pripojenie až štyroch hladinových spínačov alebo tlakových spínačov namiesto analógového snímača
  • pripojenie samostatného spínača hladiny, ktorý bude použitý pre detekciu zaplavenia

mimo Multilift. Čerpacie stanice sú často inštalované v nádrži vo vnútri suteréne - najnižší bod v budove. V prípade prítoku podzemných vôd alebo prasknutia vodovodného potrubia bude alarm indikovaný riadiacou jednotkou.

  • pripojenie externého resetu alarmu
  • pripojenie tepelného spínača motora

Rad Multilift je skonštruovaný podľa normy EN12050-1 a schválený, monitorovaný externým inštitútom LGA. Ďalšie schválenie sú VDE, GHOST, CB a EMV.

TECHN.:
Typ obežného kolesa:    MLECÍ SYSTÉM
Priechodnosť:    50 mm



MATERIÁLY:
Tesnenie:    SIC/SIC





KVAPALINA:
Max. teplota kvapaliny:    40 °C
Hustota:    998.2 kg/m³



ELEKTRICKÉ ÚDAJE:
P1:    5.2 kW
P2:    4 kW
f:    50 Hz
U:    3 x 400 V
Tolerancia napätia:    +10/-10 %
Max. počet zapnutí:    60
Menovitý el. prúd:    8 A
Cos phi - účinník:    0.92
n:    2830 rpm
Eta 1/1:    82 %
Počet pólov:    2
Typ spínania:    priame spínanie
Krytie IP:    IP68
Izolácia:    F
Káblová koncovka:    CEE 3P+N+E
Rozvodný kábel:    1.5 m



RIADIACE JEDNOTKY:
Typ riadenia:    LC221.1



NÁDRŽ:
Celkový objem tlak. nádoby:    93 l
Využiteľný objem:    23 l
     37 l
Efektívny objem:    50 l
