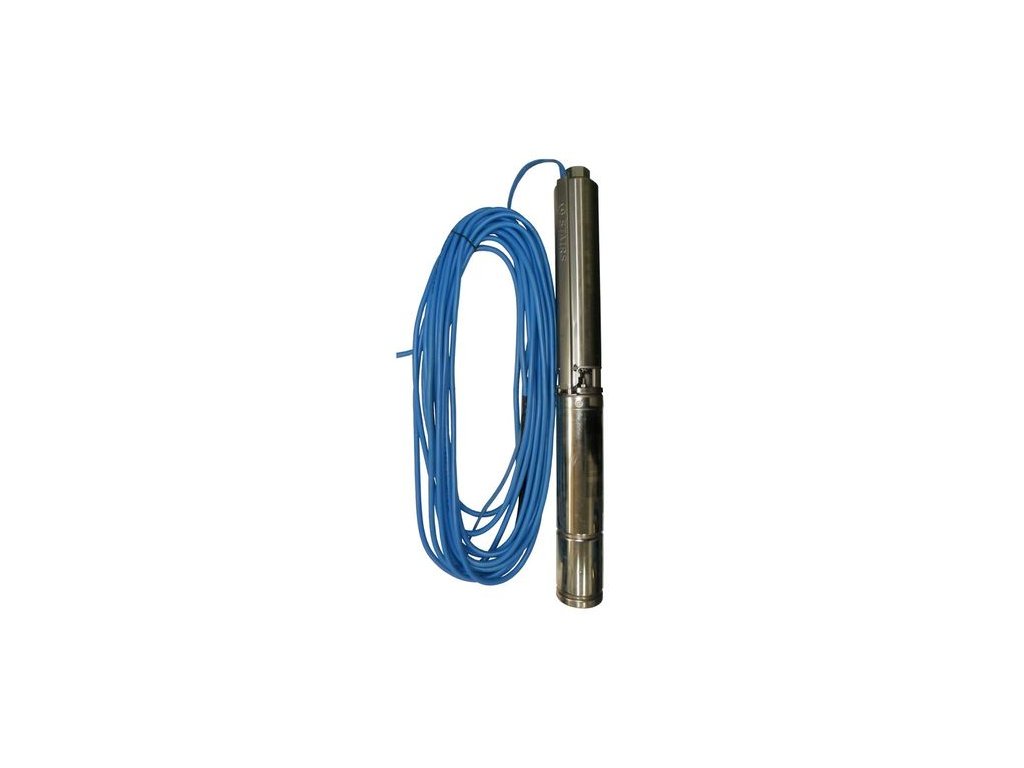

Ponorné čerpadlo 4" ST-4006 Stairs 400V; 1,1kW bez kábla

Kód: 2600
340,30 € / ks 283,58 € bez DPH
Skladom
Výber dĺžky kábla
Môžeme doručiť do:
4.4.2024

Ponorné odstredivé čerpadlo s plávajúcimi obežnými kolesami.

Detailné informácie

Podrobný popis

TECHNICKÉ PARAMETRE

Zdroj vody:SV20 = štandardný vrt hĺbka do 20m
Spôsob používania:B = Celoročné využitie - náročná prevádzka
Napätie:3x400V
Prevedenie motora:STAIRS-celoročné využitie
Požadovaný optimálny prietok:120-140 l/min
Dimenzia odporúčaných rozvodov:Plastová rúra DN40 (5/4") do dĺžky 40m (125l/min)Plastová rúra DN50 (6/4") bez obmedzenia (150l/min)
Prevedenie čerpadla:ST - celoročné využitie
Výkon:1,1kW
Spôsob používania:B = celoročné využitie - náročná prevádzka
Optimálny výtlak:28

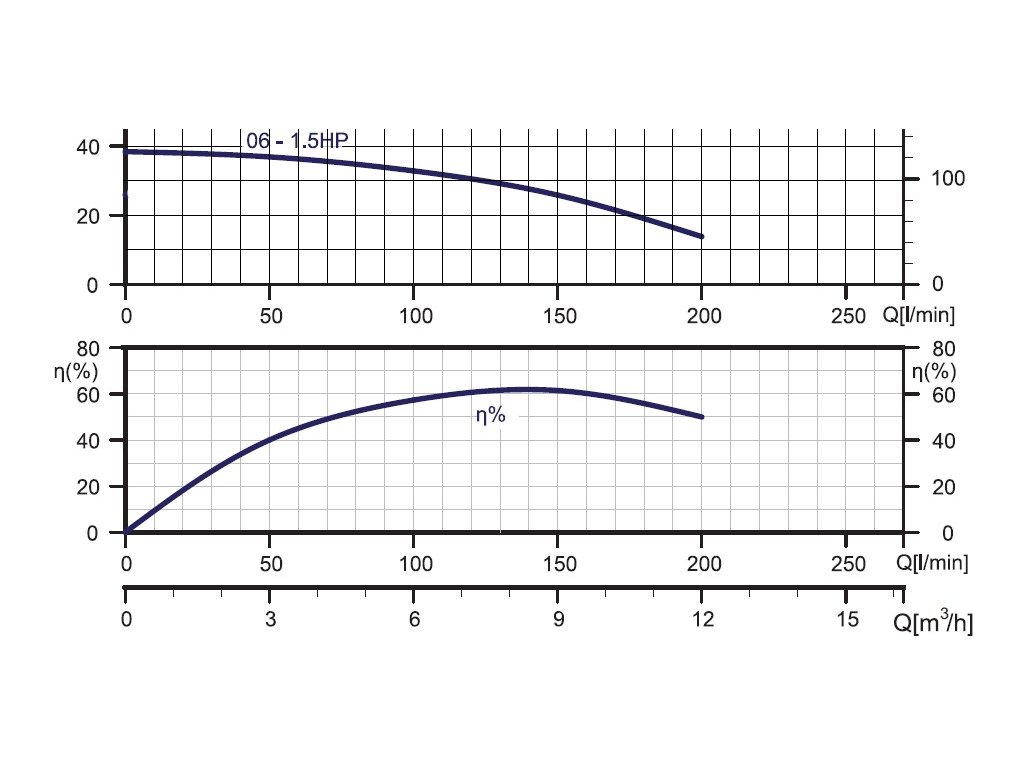

Pracovná oblasť čerpadla: Q(l/min) = 0-200, H(m) = 38-14

                                           Qopt. = 140, Hopt. = 28

Čerpadlá STAIRS série ST4 sa vyrábajú s použitím vysoko kvalitných materiálov a ich konštrukcia umožňuje dlhoročnú spoľahlivú prevádzku.

Výtlačné a sacie teleso sú vyrobené z nerez ocele. Obežné kolesá sú plávajúceho typu vyrobené z materiálu NORYL. Spoločne s rozvádzačmi z polykarbonátu vystuženého sklenými vláknami zosilňujú hydrauliku.

VLASTNOSTI

Čerpadlo: ST-4006

  • Optimálny pracovný bod čerpadla: výtlak Hopt= 28m pri prietoku Qopt= 140 l/min
  • minimálna výtlačná výška Hmin: 14m
  • priemer čerpadla 98mm
  • maximálna teplota čerpanej vody do 35°C
  • maximálne množstvo mechanických nečistôt v čerpanej kvapaline do 50g/m3 (180g/mkrátkodobo)
  • pracovná poloha vertikálna, horizontálnu konzultovať

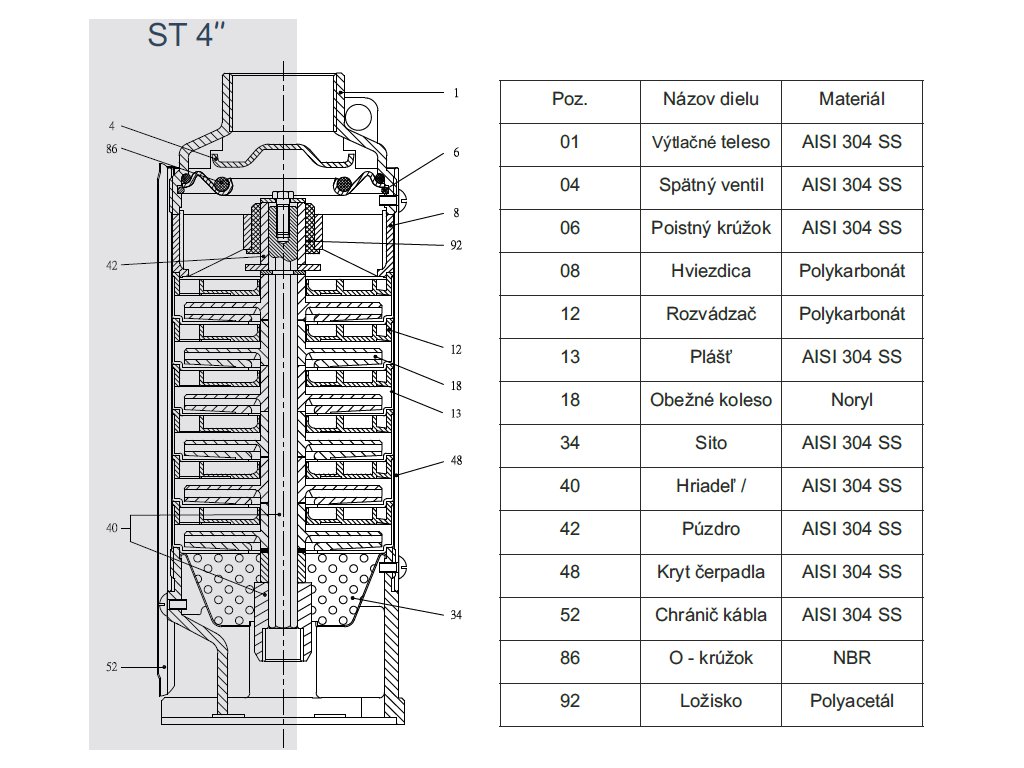

Výtlačné a sacie teleso sú vyrobené z nerez ocele AISI 304, ktorá zabezpečuje špičkovú pevnosť a životnosť. Sacie teleso spĺňa normu NEMA. Obežné kolesá sú plávajúceho typu, vyrobené z materiálu NORYL. Spoločne s rozvádzačmi z polykarbonátu vystuženého sklenými vláknami zosilňujú hydrauliku čerpadla. Články obežného kolesa, spojka hriadeľa, sito, hriadeľ hydrauliky a spätná klapka sú vyrobené z nerez ocele AISI 304. Spätná klapka je osadená vo výtlačnom telese, zabraňuje spätnému prúdeniu vody a spätným rázom, ktoré by mohli poškodiť mechanické časti. Ložisko je vyrobené z polyacetátu, zabezpečuje odolnosť voči abrazívnemu opotrebeniu a korózii. Plášť čerpadla je zhotovený z hrubostenného nerezového materiálu.

Ponorný motor: STAIRS 4" asynchrónny olejom plnený

  • Prevedenie trojfáza 400V, 50Hz
  • Tolerancia napätia: +10% -10%
  • Max. počet štartov za hodinu: 40 (neplatí pri použití frekvenčného meniča)
  • Max. teplota vody: 35C
  • Rýchlosť obtekania vody: 0,2 m/s
  • Axiálne zaťaženie: 2000N
  • Maximálny ponor: 200m

STAIRS 4R motory - ponorné motory, plnené netoxickým, bezfarebným a zdravotne nezávadným olejom, ktorý je bez výraznej chuti, vhodné aj do vrtov na pitnú vodu. Stator je konštruovaný s ohľadom na vysokú efektivitu a schopnosť bezporuchovo pracovať aj pri vyššom napäťovom kolísaní. Použité sú iba kvalitné komponenty - plášť motora, hriadeľ, horný kryt a spodné teleso sú vyrobené z nerezovej ocele, horné teleso je vyrobené z pozinkovanej liatiny a kábel je zhotovený zo zdravotne nezávadného materiálu. Kábel je pre jednoduchšiu údržbu spojený s motorom pomocou vodotesného odnímateľného konektoru.

Dodatočné parametre

Kategória: Ponorné čerpadlá do vrtov s Ø110 mm a viac
Záruka: 2 roky
max.prietok [l/min]: 200
max.výtlak [m]: 38
Požadovaný optimálny prietok: 120-140 l/min
Optimálny výtlak:: 28
Napätie:: 400V
Prevedenie motora:: Stairs-celoročné využitie
Maximálny výkon [kW]: 1,1
