Ponorné čerpadlo 4" ST1818;Stairs 230V; 1,5 kW; bez kábla
Kód: AQ-735Podrobný popis
-
TECHNICKÉ PARAMETREZdroj vody:SV40 = hĺbka do 40mSV60 = hĺbka do 60mSpôsob používania:B = Celoročné využitie - náročná prevádzkaNapätie:1x230VPrevedenie motora:STAIRS-celoročné využitiePožadovaný optimálny prietok:70 l/minDimenzia odporúčaných rozvodov:Plastová rúra DN32 (1") do dĺžky 50m (70l/min)Plastová rúra DN40 (5/4") bez obmedzenia (70l/min)Prevedenie čerpadla:ST-celoročné využitieVýkon:1,5kWSpôsob používania:BOptimálny výtlak:75
Pracovná oblasť čerpadla: Q(l/min) = 0-100, H(m) = 120-25
Qopt. = 70, Hopt. = 75
Čerpadlá STAIRS série ST4 sa vyrábajú s použitím vysoko kvalitných materiálov a ich konštrukcia umožňuje dlhoročnú spoľahlivú prevádzku.
Výtlačné a sacie teleso sú vyrobené z nerez ocele. Obežné kolesá sú plávajúceho typu vyrobené z materiálu NORYL. Spoločne s rozvádzačmi z polykarbonátu vystuženého sklenými vláknami zosilňujú hydrauliku.
VLASTNOSTI
Čerpadlo: 4" ST-1818 STAIRS
- Optimálny pracovný bod čerpadla: výtlak Hopt= 75m pri prietoku Qopt= 70 l/min
- minimálna výtlačná výška Hmin: 25m
- priemer čerpadla 98mm
- maximálna teplota čerpanej vody do 35°C
- maximálne množstvo mechanických nečistôt v čerpanej kvapaline do 50g/m3 (180g/m3 krátkodobo)
- pracovná poloha vertikálna, horizontálnu konzultovať
Výtlačné a sacie teleso sú vyrobené z nerez ocele AISI 304, ktorá zabezpečuje špičkovú pevnosť a životnosť. Sacie teleso spĺňa normu NEMA. Obežné kolesá sú plávajúceho typu, vyrobené z materiálu NORYL. Spoločne s rozvádzačmi z polykarbonátu vystuženého sklenými vláknami zosilňujú hydrauliku čerpadla. Články obežného kolesa, spojka hriadeľa, sito, hriadeľ hydrauliky a spätná klapka sú vyrobené z nerez ocele AISI 304. Spätná klapka je osadená vo výtlačnom telese, zabraňuje spätnému prúdeniu vody a spätným rázom, ktoré by mohli poškodiť mechanické časti. Ložisko je vyrobené z polyacetátu, zabezpečuje odolnosť voči abrazívnemu opotrebeniu a korózii. Plášť čerpadla je zhotovený z hrubostenného nerezového materiálu.
Ponorný motor: STAIRS 4" asynchrónny olejom plnený 4R206 1,5kW
- Prevedenie 230V, 50Hz s kondenzátorovou skrinkou
- Tolerancia napätia: +10% -10%

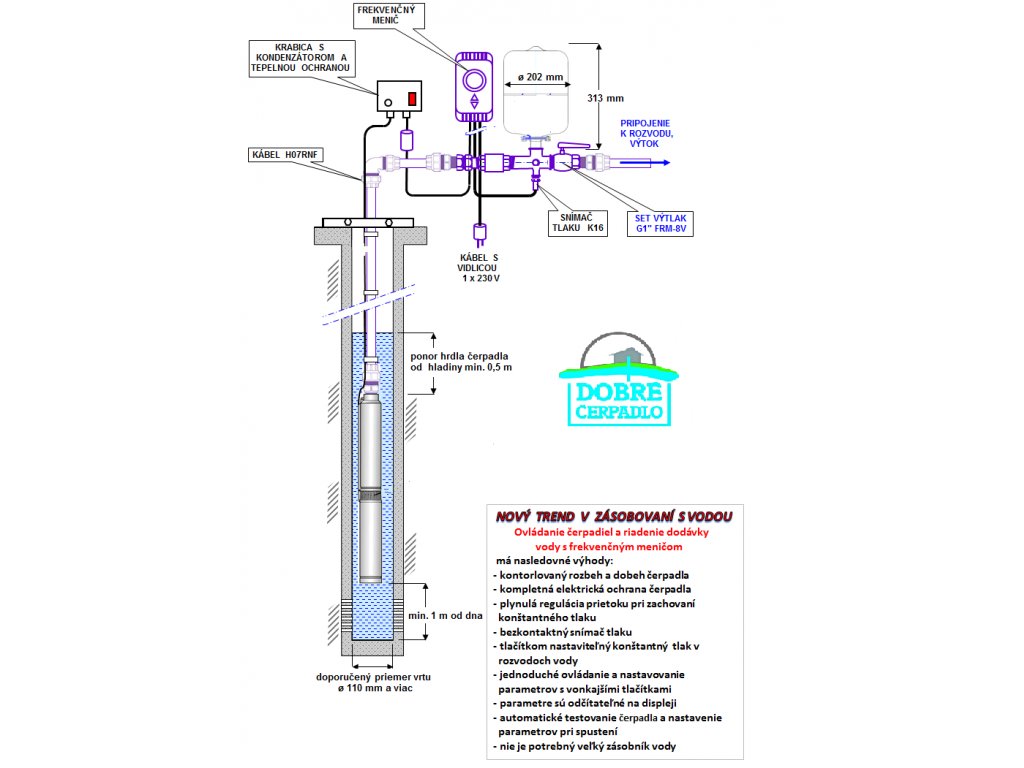

- Max. počet štartov za hodinu: 40 (neplatí pri použití frekvenčného meniča)
- Max. teplota vody: 35o C
- Rýchlosť obtekania vody: 0,2 m/s
- Axiálne zaťaženie: 2000N
- Maximálny ponor: 200m
STAIRS 4R motory - ponorné motory, plnené netoxickým, bezfarebným a zdravotne nezávadným olejom, ktorý je bez výraznej chuti, vhodné aj do vrtov na pitnú vodu. Špeciálna konštrukcia statora zabezpečuje vysoký rozbehový moment pri monofázových motoroch. Stator je konštruovaný s ohľadom na vysokú efektivitu a schopnosť bezporuchovo pracovať aj pri vyššom napäťovom kolísaní. Použité sú iba kvalitné komponenty- plášť motora, hriadeľ, horný kryt a spodné teleso sú vyrobené z nerezovej ocele, horné teleso je vyrobené z pozinkovanej liatiny a kábel je zhotovený zo zdravotne nezávadného materiálu. Kábel je pre jednoduchšiu údržbu spojený s motorom pomocou vodotesného odnímateľného konektoru.
Dodatočné parametre
Kategória: | ČERPACIA TECHNOLÓGIA |
---|---|
Záruka: | 2 roky |
Hmotnosť: | 19.7 kg |
Priemer čerpadla: | 96 |
Napätie: | 230 |
Prevedenie motora:: | Stairs-celoročné využitie |
Výkon: | 1,5 |
Maximálny prietok: | 100 |
Maximálny výtlak: | 120 |
Výtlačný otvor: | 5/4" |
Príslušenstvo: |
