Komplet s meničom aqua aladino ST-13/13 Stairs 230V; 0,75KW bez kábla

Kód: AQ-598
844,60 € / ks 703,83 € bez DPH
Skladom
Výber dĺžky kábla
Môžeme doručiť do:
16.12.2024

Vodáreň s meničom. ST-13/13 STAIRS 230V

Detailné informácie

Podrobný popis

TECHNICKÉ PARAMETRE

Zdroj vody:SV20 = štandardný vrt hĺbka do20mSV40 = štandardný vrt, hĺbka do 40m
Účel, použitie:1. Malá až stredne veľká závlaha3. Zásobovanie víkendovej chaty aj s malou závlahou4. Domácnosť aj s malou závlahou5. Dom, domácnosť aj závlaha7. Aplikácie s dôrazom na spoľahlivosť a kvalitu
Spôsob používania:B = Celoročné využitie - náročná prevádzka
Napätie:1x230V

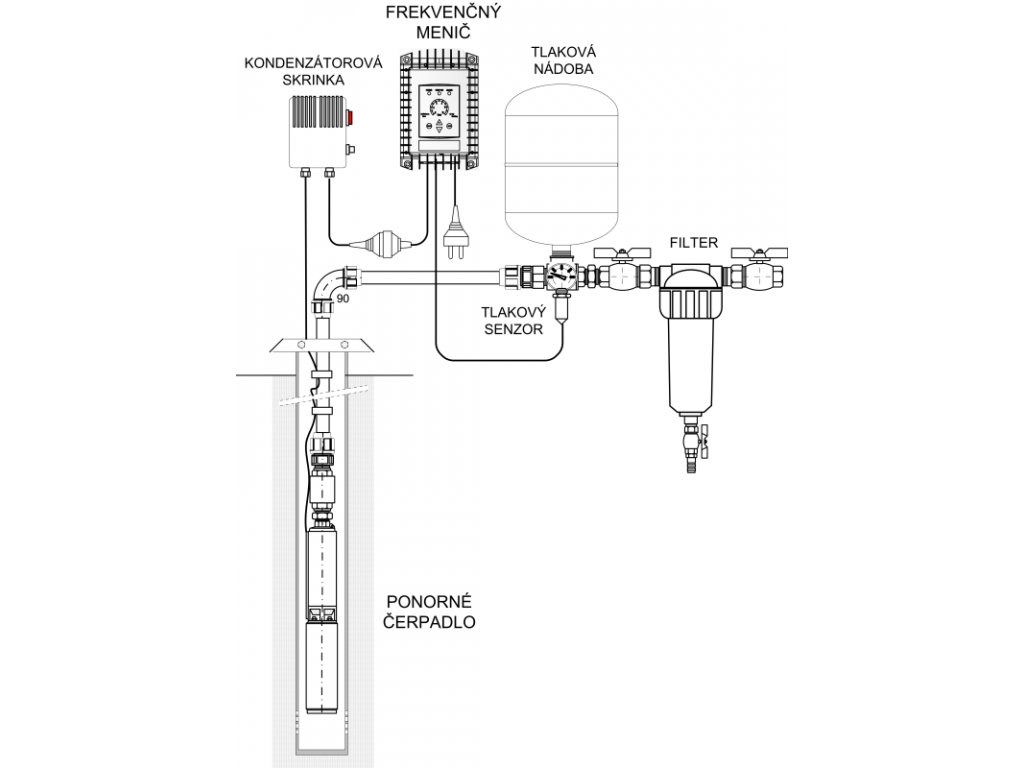

Prevedenie:S ponorným čerpadlom a frekvenčným meničom AQUA ALADINO
Dimenzia odporúčaných rozvodov:Plastová rúra DN32 (1") bez obmedzenia (40l/min)Plastová rúra DN32 (1") do dĺžky 50m (70l/min))
Optimálny prietok:50 l/min
Typ motora:STAIRS-celoročná prevádzka
Výkon:0,75kW

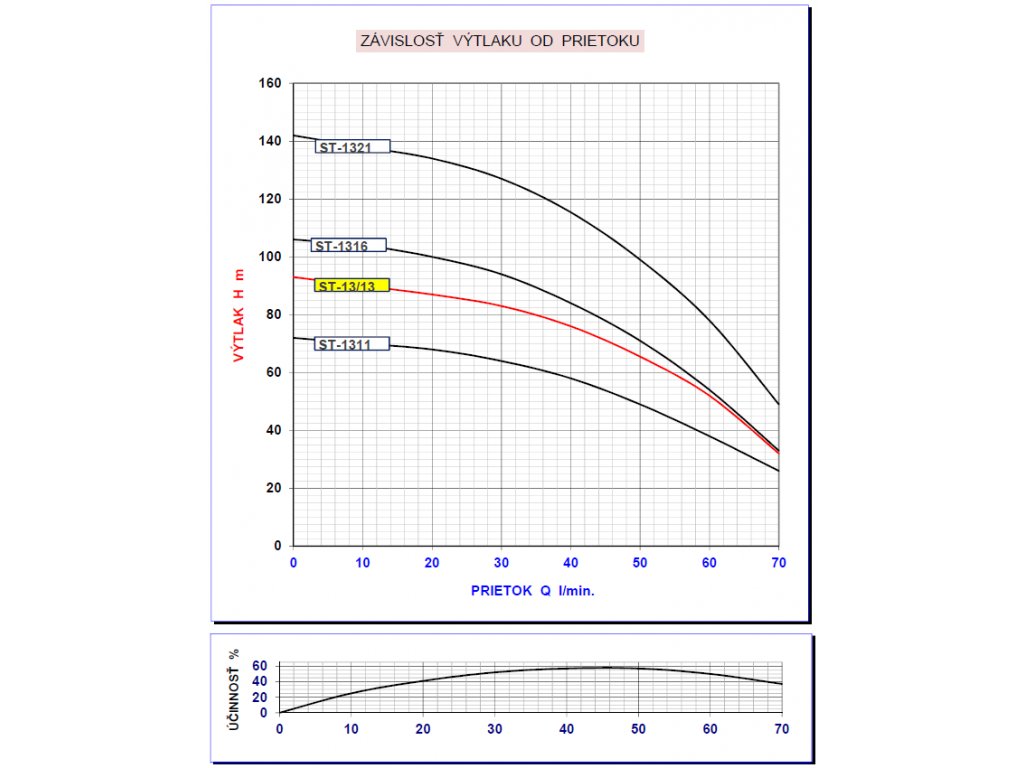

Pracovný bod  Qopt.= 50l/min pri  H=65m,   Qmax=70l/min, Hmax=92m


Využiteľné pre zdroj vody :

  • štandartný vrt ( Ø110mm a viac) hĺbka do 20m
  • štandartný vrt ( Ø110mm a viac) hĺbka do 40m

Odporúčané účely,  použitie na :

  • malá stredne veľká závlaha
  • zásobovanie víkendovej chaty, aj s malou závlahou
  • domácnosť aj s malou závlahou

Popis :

Inovatívne  riešenie  komfortnej  a  automatickej prevádzky ponorného čerpadla s reguláciou na  konštantný  tlak. Univerzálne riešenie, ktoré je schopné sa výkonom prispôsobiť potrebám. Navyše  dokáže  indikovať rôzne stavy (aj poruchy) a  tak  uľahčiť  nastavenie  a  prevádzku  zariadenia.

Výhody :

Konštantný tlak Vám zabezpečí lepšie fungovanie spotrebičov. Znížením otáčok elektromotora pri nižšom odbere vody šetrí elektrickú energiu. Menič vám zabezpečí kompletnú motorovú ochranu proti prepätiu, podpätiu, preťaženiu a prehriatiu, ochráni Vaše čerpadlo pred behom na sucho a tým zabráni poškodeniu elektromotora a hydrauliky = šetrí Vaše peniaze. Frekvenčný menič rozbieha čerpadlo pozvoľna na plné otáčky tzv. mäkký štart a tým šetrí elektromotor a zabraňuje tlakovým rázom. Prevádzkovanie čerpadla na nižších otáčkach pomocou frekvenčného meniča predlžuje životnosť čerpacieho agregátu.

Upozornenie: Hmin=32m. Žiadne odstredivé čerpadlo nesmie byť dlhodobo prevádzkované na tlaku menšom ako jeho Hmin.


BALENIE OBSAHUJE

VLASTNOSTI

Čerpadlo: ST-13/13

  • priemer čerpadla 98mm
  • prostredie pH 6,5-8
  • maximálne množstvo mechanických nečistôt v čerpanej kvapaline do 50g/m3 (180g/mkrátkodobo)
  • pracovná poloha vertikálna, horizontálnu konzultovať
  • minimálna výtlačná výška Hmin: 32m

Ponorný motor: STAIRS 4" asynchrónny olejom plnený 4R203

  • prevedenie 230V, 50Hz s kondenzátorovou skrinkou
  • Tolerancia napätia +10% -10%
  • Max. počet štartov za hodinu: 40 (neplatí pri použití frekvenčného meniča)
  • Max. teplota vody: 35o C
  • minimálna rychlosť obtekania vody okolo motora 0,2 m/s
  • Axiálne zaťaženie: 2000N

STAIRS 4R motory - ponorné motory, plnené netoxickým, bezfarebným a zdravotne nezávadným olejom, ktorý je bez výraznej chuti, vhodné aj do vrtov na pitnú vodu. Špeciálna konštrukcia statora zabezpečuje vysoký rozbehový moment pri monofázových motoroch. Stator je konštruovaný s ohľadom na vysokú efektivitu a schopnosť bezporuchovo pracovať aj pri vyššom napäťovom kolísaní. Použité sú iba kvalitné komponenty - plášť motora, hriadeľ, horný kryt a spodné teleso sú vyrobené z nerezovej ocele, horné teleso je vyrobené z pozinkovanej liatiny a kábel je zhotovený zo zdravotne nezávadného materiálu. Kábel je pre jednoduchšiu údržbu spojený s motorom pomocou vodotesného odnímateľného konektoru.

Frekvenčný menič: Archimede IMMP1.1W

  • maximálny výkon čerpadla 1,1kW
  • napájacie napätie 230V
  • výstupné napätie 230V
  • frekvencia napájania 50-60Hz
  • výstupná frekvencia 0..55Hz
  • vstupný prúd 10A
  • maximálny výstupný prúd 9A
  • merací rozsah tlaku 0-10Bar
  • umiestnenie vertikálne na stenu
  • stupeň krytia IP65

Frekvenčné meniče majú zabudovanú kompletnú motorovú ochranu ( prepätie, podpätie, výpadok fázy, prúdová špička ). Nie je treba robiť žiadny zásah do meniča. Všetko je nakáblované. Prevedenie 1x230V je vybavené zásuvkou a zástrčkou. Tlakový senzor sa dá jednoudcho odpojiť a predĺžiť. FM udržuje pomocou zmeny otáčok čerpadla konštantný tlak v systéme a chod čerpadla je tichší. Zabezpečuje taktiež pozvoľný rozbeh čerpadla, tzv. mäkký štart. Toto značne šetrí čerpadlo, predlžuje jeho životnosť, zvyšuje komfort prevádzky. Úspora elektrickej energie najmä pri systémoch s celoročnou prevádzkou a štruktúrovaným odberom množstva vody. FM počas prvého spustenia "Autotestu" optimalizuje, nastavuje svoje parametre na vaše čerpadlo. Následne stačí už iba nastaviť tlak. Frekvenčné meniče majú zabudovanú funkciu ochrany proti behu na sucho.

Kábel pripojený vodotesným spojom: Ponorný modrý kábel 4G1,5 H07RN-F 450/750V EPDM/NBR

  • deklarovaný ponor kábla do 500m
  • metre vyznačené na vonkajšej izolácii
  • izolácia vodičov: EPDM  guma
  • vonkajšia izolácia: NBR guma
  • teplotný rozsah -40oC do +90oC
  • vhodný aj pre pitnú vodu, spĺňa normu RoHS
  • spĺňa: IEC 245, DIN VDE 0282 PART810, CEI 20-19 & BD 6007, BS 6899

Naše modré káble k ponorným čerpadlám sú odolné voči olejom, rôznym chemikáliám a ozónu. Sú takisto odolné voči abrazívnym látkam. Jemne splietaný holý flexibilný medený vodič. Izolácie sú vyrobené z EPDM a NBR gumy. Plášť je zhotovený zo syntetickej gumy. Základné farby žíl - čierna, hnedá, modrá (sivá), žlto - zelená.

Dodatočné parametre

Kategória: Sety s frekvenčným meničom
Záruka: 2 roky
