Nádrž
| Celkový objem tlak. nádoby |
93 l |
| Využiteľný objem |
23 l |
|
37 l |
| Efektívny objem |
50 l |
MOG.12.1.2

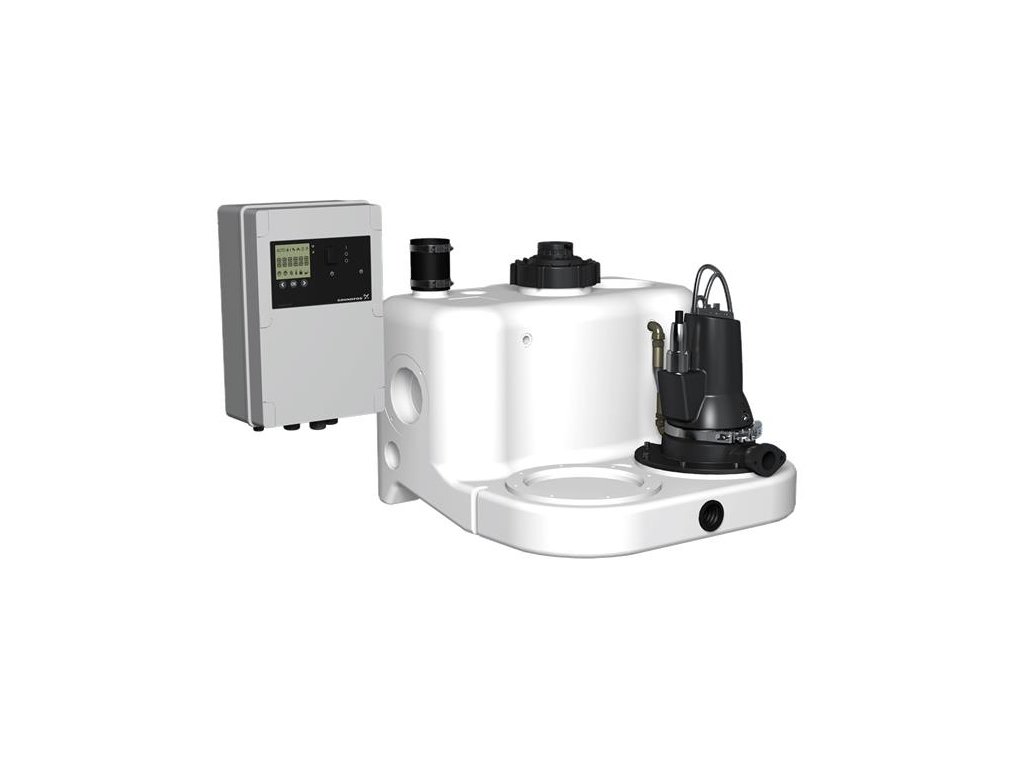

Multilift, dodávaný ako kompletná jednotka pripravená na inštaláciu, pozostáva z plne integrovanej zbernej nádrže s dvomi čerpadlami s rezacím zariadením a ponornými motormi umiestnenými na zbernej nádrži a pevne zapojené riadiace jednotky vrátane snímača hladiny. (Spätné ventily a výtlačné potrubie sú k dispozícii ako príslušenstvo.)
Plne integrovaná zberná nádrž má všetky potrebné porty pre pripojenie prívodného potrubia, výtlačného potrubia, odvzdušňovacie potrubia a ručne ovládaného membránového čerpadla (príslušenstvo).
Zberná nádrž obsahuje 7 vstupov na obvode. Zadný vstup DN100 je umiestnený na patentovanom vstupnom disku pre plynulé prepojenie všetkých vstupných potrubných úrovní (uprostred) medzi 180 a 315 mm. Vstupy DN100 a DN50 na každej strane. Vstupy DN150 a DN50 na hornej časti nádrže.
Nehrdzavejúce polyetylénové zberné nádrže Multilift sú plynotesné a vodotesné, a neprepúšťajú zápach; skosená konštrukcia dna znižuje množstvo zvyškovej vody a obmedzuje sedimentáciu.
Čerpadlo s rezacím zariadením s vírovým obežným kolesom, ponorným motorom a olejovou komorou s fyziologicky nezávadnou olejovou náplňou mechanickej hriadeľovej upchávky. Výpuste čerpadlá majú vnútorné závity 1 1/4 palca.
Riadiaca jednotka LC221 s mikroprocesorom je vybavená displejom pre kompletné monitorovanie. Čerpadlo a snímač sú pripojené k riadiacej jednotke regulátora 10 m káblom a trubkou. Napájací kábel má dĺžku 1,5 m a je vybavený zástrčkou (vrátane fázového meniča pre 3-fázový motor) Bezkontaktný, odporový, piezoelektrický, tlakový snímač pripojiteľný do skrine, monitorovaný riadiacou jednotkou s presnosťou na milimetre a údajmi zobrazenými na displeji. Tlaková rúrka zaistená proti upchatiu vo vnútri nádrže bez pohyblivých častí.
Riadiaca jednotka ponúka tepelnú ochranu motora a monitorovanie prevádzky čerpadla. Tepelná ochrana motora pozostáva z tepelných spínačov vo vinutí.
Funkcia riadiacej jednotky:
- zapnutie / vypnutie, bežné prepínanie a prepínanie pri poruche čerpadiel s rezacím zariadením na základe nepretržitého signálu z odporového piezoelektrického snímača
- ochrana motora cez ochranný motorový istič a / alebo meranie prúdu, ako aj pripojenie tepelných spínačov
- ochrana motora pri chode nasucho prostredníctvom obmedzenia doby behu s následnou núdzovou prevádzkou
- 24h automatický skúšobný chod počas dlhých období nečinnosti
- nastavenie časov oneskorenia:
- meškanie zastavenia (čas od dosiahnutí zastavovacej hladiny po zastavenie čerpadla)
- štartovacie meškanie (čas od dosiahnutí spúšťacej hladiny po spustenie čerpadla)
- meškanie alarmovej signalizácie (čas od vzniku poruchy po indikáciu alarmu) pre zabránenie krátkodobej alarmovej signalizácie vysokej hladiny v prípade dočasného vysokého prietoku do nádrže.
- automatické meranie prúdu pre alarmové indikácie
- prevádzkové údaje o:
- prevádzkovom režime (automatický, ručný)
- prevádzkovej dobe
- impulzoch (počet zapnutí)
- najvyššom nameranom prúde motora
- alarmová indikácia:
- stavu čerpadla (prevádzka, porucha)
- poruchy fázovej sekvencie a chýbajúca fáza
- poruchy tepelného spínača
- vysokej hladiny vody
- času pre servis/údržbu (voliteľné).
- voľba automatického resetu alarmu
- zápis porúch až do 20 alarmov
- voľba medzi rôznymi zapínacími hladinami
- voľba typu pripojeného snímača
- kalibrácia snímača (predbežné nastavenie)
- voľba intervalu údržby (0, 3, 6 alebo 12 mesiacov).
|
|
Štandardne má LC 221 4 beznapäťové výstupy pre:
- beh čerpadla
- poruchu čerpadla
|
|
- alarm vysokej hladiny vody
- bežnú poruchu.
|
|
6 digitálnych vstupov pre nasledujúce funkcie:
- pripojenie dosky snímača tlaku (predbežne namontované)
- pripojenie analógového snímača (4 - 20 mA alebo 0 - 5 V)
- pripojenie až štyroch hladinových spínačov alebo tlakových spínačov namiesto analógového snímača
- pripojenie samostatného spínača hladiny, ktorý bude použitý pre detekciu zaplavenia
|
|
mimo Multilift. Čerpacie stanice sú často inštalované v nádrži vo vnútri suteréne - najnižší bod v budove. V prípade prítoku podzemných vôd alebo prasknutia vodovodného potrubia bude alarm indikovaný riadiacou jednotkou.
- pripojenie externého resetu alarmu
- pripojenie tepelného spínača motora
|
|
Rad Multilift je skonštruovaný podľa normy EN12050-1 a schválený, monitorovaný externým inštitútom LGA. Ďalšie schválenie sú VDE, GHOST, CB a EMV.
| TECHN.: |
| Typ obežného kolesa: |
|
MLECÍ SYSTÉM |
| Priechodnosť: |
|
50 mm |
|
| MATERIÁLY: |
| Tesnenie: |
|
SIC/SIC |
|
| KVAPALINA: |
| Max. teplota kvapaliny: |
|
40 °C |
| Hustota: |
|
998.2 kg/m³ |
|
| ELEKTRICKÉ ÚDAJE: |
| P1: |
|
1.8 kW |
| P2: |
|
1.2 kW |
| f: |
|
50 Hz |
| U: |
|
1 x 230 V |
| Tolerancia napätia: |
|
+10/-10 % |
| Max. počet zapnutí: |
|
60 |
| Menovitý el. prúd: |
|
8.2 A |
| Cos phi - účinník: |
|
0.99 |
| n: |
|
2820 rpm |
| Eta 1/1: |
|
73 % |
| Počet pólov: |
|
2 |
| Typ spínania: |
|
priame spínanie |
| Krytie IP: |
|
IP68 |
| Izolácia: |
|
F |
| Káblová koncovka: |
|
SCHUKO |
| Rozvodný kábel: |
|
1.5 m |
|
| RIADIACE JEDNOTKY: |
| Typ riadenia: |
|
LC221.1 |
|
| NÁDRŽ: |
| Celkový objem tlak. nádoby: |
|
93 l |
| Využiteľný objem: |
|
23 l |
| |
|
37 l |
| Efektívny objem: |
|
50 l |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
