    Domov / PREČERPÁVACIE STANICE / Grundfos MULTILIFT / MULTILIFT MSS.11.1.2

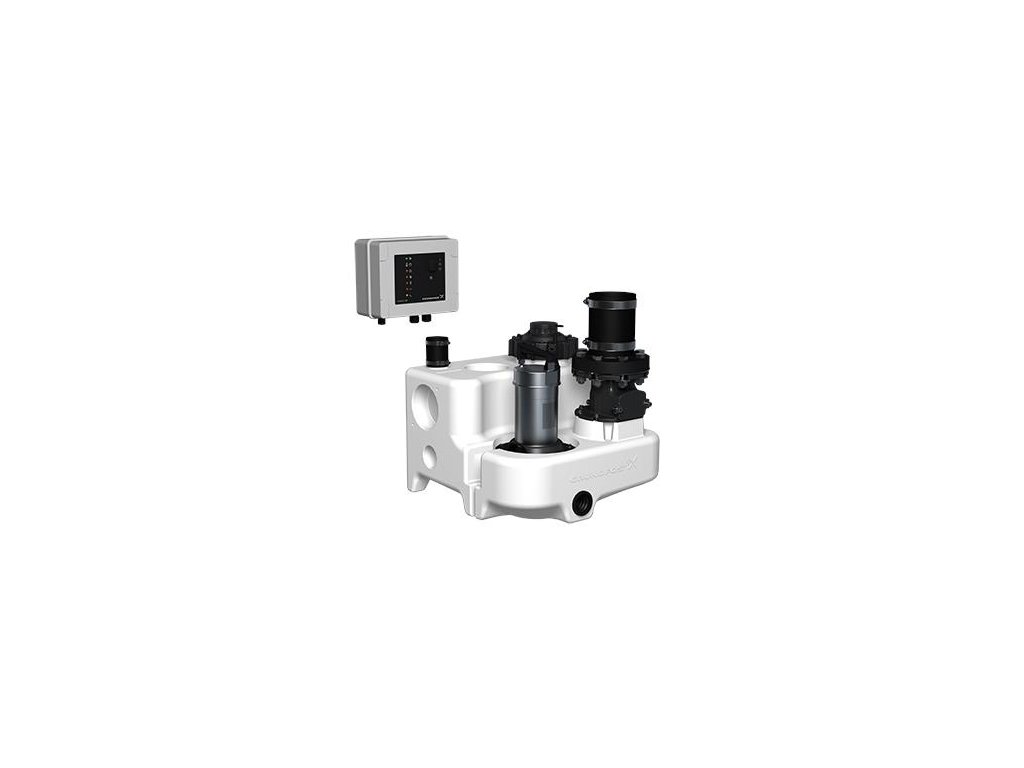

    MULTILIFT MSS.11.1.2

    Kód: MX-601
    MULTILIFT MSS
    1 563 € / ks 1 302,50 € bez DPH
    Skladom
    Môžeme doručiť do:
    14.10.2024

    Vhodné pre:

    • Odpadová voda - komerčné budovy
    • Odpadové vody - domácnosti

    Prečerpávacie stanice Grundfos MULTILIFT MSS sú kompaktným riešením vybavené malou zbernou nádržou s objemom 44 litrov a vírivým obežným kolesom, ktoré sú určené na zber a čerpanie domovej odpadovej vody z vybraných sanitárnych zariadení, najmä pre jednogeneračné domy.

    Detailné informácie

    Podrobný popis

    Špecifikácie



    Techn.

    Max. prietok 8.61 l/s
    8.61 l/s
    Max. dopravná výška 10.4 m
    Typ obežného kolesa VORTEX
    Priechodnosť 40 mm
    CE ÁNO
    LGA schválenie Áno
    Typ ventila Spätná klapka

    Materiály

    Teleso čerpadla Kompozit
    Tlak. nádoba LDPE
    Tesnenie NBR

    Kvapalina

    Max. teplota kvapaliny 40 °C
    Hustota 998.2 kg/m³

    Elektrické údaje

    P1 1.7 kW
    P2 1.1 kW
    f 50 Hz
    U 1 x 230 V
    Tolerancia napätia +10/-6 %
    Max. počet zapnutí 60
    Menovitý el. prúd 8 A
    Cos phi - účinník 0.95
    n 2760 rpm
    Veľkosť kondenzátora - prevádzka 20 µF
    Počet pólov 2
    Typ spínania priame spínanie
    Krytie IP IP68
    Izolácia F
    Motorová ochrana KLIXON
    Kábel motora 4 m
    Typ kábla H07RN-F
    Káblová koncovka SCHUKO
    Rozvodný kábel 1.5 m
    H05VV-F





    MSS.11.1.2

    Multilift, dodávaný ako kompletná jednotka pripravená na inštaláciu, pozostáva z plne integrovanej zbernej nádrže s čerpadlom a ponorným motorom, spätným ventilom, výstupným adaptérom s flexibilným pripojovacím kusom DN100 umiestneným na zbernej nádrži, riadiacou jednotkou a snímačom hladiny.

    Plne integrovaná zberná nádrž má všetky potrebné porty pre pripojenie prívodného potrubia, vo výške 180 mm a 250 mm, odvzdušňovacie potrubie DN50 a ručne ovládaného membránového čerpadla (príslušenstvo).

    Zberná nádrž obsahuje 7 vstupov na obvode. Zadné vstupy 2x DN100, vstupy na bokoch 2x DN100, vstup DN100 na hornej strane nádrže, 2x DN50.

    Nehrdzavejúce polyetylénové zberné nádrže Multilift sú plynotesné a vodotesné, a neprepúšťajú zápach; skosená konštrukcia dna znižuje množstvo zvyškovej vody a obmedzuje sedimentáciu.

    Čerpadlo s vírovým obežným kolesom, ponorným bezúdržbovým ponorným motorom a olejovou komorou s fyziologicky nezávadnou olejovou náplňou medzi dvomi mechanickými upchávkami.

    Riadiaca jednotka LC220 s mikroprocesorom je vybavená displejom pre kompletné monitorovanie. Čerpadlo a snímač sú pripojené k riadiacej jednotke regulátora 4 m alebo 10 m káblom a trubkou. Napájací kábel má dĺžku 1,5 m a je vybavený zástrčkou (vrátane fázového meniča pre 3-fázový motor) Bezkontaktný, odporový, piezoelektrický, tlakový snímač pripojiteľný do skrine, monitorovaný riadiacou jednotkou s presnosťou na milimetre a údajmi zobrazenými na displeji. Tlaková rúrka zaistená proti upchatiu vo vnútri nádrže bez pohyblivých častí.

    Funkcia riadiacej jednotky:

    • zapnutie / vypnutie na základe nepretržitého signálu z odporového piezoelektrického snímača
    • ochrana motora pri chode nasucho prostredníctvom obmedzenia doby behu s následnou núdzovou prevádzkou
    • 24 automatický skúšobný chod počas dlhých období nečinnosti
    • prevádzkové údaje o:
      • prevádzkovom statuse (prevádzka, porucha)
      • čas pre servis / údržbu raz za rok (voliteľne on / off pomocou spínača DIP)
    • alarmová indikácia:
      • poruchy fázovej sekvencie a chýbajúce fázy
      • porucha snímača
      • alarm vysokej hladiny vody
      • bezpotenciálový kontakt pre všeobecný alarm
    • automatický alebo ručný reset alarmu (voliteľné pomocou prepínača DIP)
    • ľahká voľba zapínacej hladiny 180 alebo 250 mm (pomocou DIP prepínača)

    Pre indikáciu zaplavenia stanice Multilift (externý alarm) je nutné použiť prídavný vstup pre pripojenie zvláštneho spínača hladiny. Čerpacie stanice sú často inštalované v nádrži vo vnútri suteréne - najnižší bod v budove. V prípade prítoku podzemných vôd alebo prasknutia vodovodného potrubia bude alarm indikovaný riadiacou jednotkou.

    Rad Multilift je skonštruovaná podľa normy EN12050-1 a schválený a monitorovaný externým inštitútom LGA. Ďalšie schválenie sú VDE, GHOST, CB a EMV.




    ELEKTRICKÉ ÚDAJE:
    P1:    1.7 kW
    P2:    1.1 kW
    f:    50 Hz
    U:    1 x 230 V
    Tolerancia napätia:    +10/-6 %
    Max. počet zapnutí:    60
    Menovitý el. prúd:    8 A
    Cos phi - účinník:    0.95
    n:    2760 rpm
    Veľkosť kondenzátora - prevádzka:    20 µF
    Počet pólov:    2
    Typ spínania:    priame spínanie
    Krytie IP:    IP68
    Izolácia:    F
    Káblová koncovka:    SCHUKO
    Rozvodný kábel:    1.5 m



    MATERIÁLY:
    Teleso čerpadla:    Kompozit
    Tlak. nádoba:    LDPE
    Tesnenie:    NBR





    KVAPALINA:
    Max. teplota kvapaliny:    40 °C
    Hustota:    998.2 kg/m³



    ELEKTRICKÉ ÚDAJE:
    P1:    1.7 kW
    P2:    1.1 kW
    f:    50 Hz
    U:    1 x 230 V
    Tolerancia napätia:    +10/-6 %
    Max. počet zapnutí:    60
    Menovitý el. prúd:    8 A
    Cos phi - účinník:    0.95
    n:    2760 rpm
    Veľkosť kondenzátora - prevádzka:    20 µF
    Počet pólov:    2
    Typ spínania:    priame spínanie
    Krytie IP:    IP68
    Izolácia:    F
    Káblová koncovka:    SCHUKO
    Rozvodný kábel:    1.5 m



    RIADIACE JEDNOTKY:
    Typ riadenia:    LC220



    NÁDRŽ:
    Celkový objem tlak. nádoby:     44l
    Využiteľný objem:    20 l
         28 l
